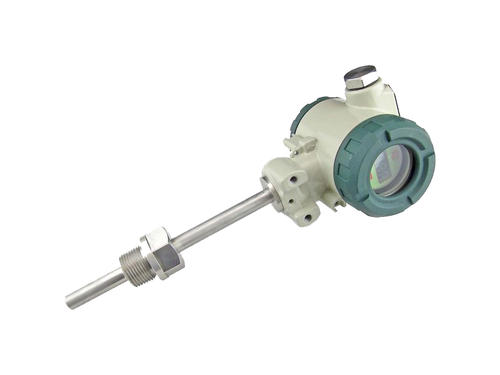

一体化温度变送器概述
SBW 系列一体化温度变送器是温度传感器与变送器的结合，以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的准确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。
一体化温度变送器特点
超小型（模块φ44×18 ）一体化，通用性强
二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
采用热电偶温变，可免用补偿导线，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装
防爆等级： EXdIIBT4、EXdIIBT6 、EXdIICT6。
防护等级： IP54
一体化温度变送器技术指标
| 类 别 | SBW 模块式温变 | SBW 一体化温变 |
| 准 确 度 | 0.2%F.S 0.5%F.S | |
| 输 入 | 热电偶： B 、 S 、 T 、 K 、 J 热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50 | |
| 输 出 | 二线制 4-20mA DC | |
| 使用温度 | -25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ） | |
| 温度影响 | ≤0.05%/ ℃ | |
| 湿 度 | 5-95%RH | |
| 现场显示 | 无 | 3 1/2LED 3 1/2LCD 0-100% 等分刻度 |
| 显示精度 | 无 | 数字式： 0.5 级 指针式： 2.0 级 |
| 负载能力 | < 600 Ω （额定负载 250 Ω ） | |
| 外形尺寸 | 44×18 | 70 ×100（中继器） |
一体化温度变送器选型方法
型号 | 类别 | 感温元件 | 现场显示 | 安装固定 | 接线盒 | 保护管直径 | 隔爆标志 | 内芯结构 | 保护管特征 | 说 明 |
SBW | 一体化温度变送器 | |||||||||
R | 热电偶 | |||||||||
Z | 热电阻 | |||||||||
P | 热电偶分度号：S | |||||||||
R | 热电偶分度号：B | |||||||||
M | 热电偶分度号：N | |||||||||
N | 热电偶分度号：K | |||||||||
E | 热电偶分度号：E | |||||||||
F | 热电偶分度号：J | |||||||||
C | 热电偶分度号：T | |||||||||
P | 热电阻-Pt100 | |||||||||
C | 热电阻-Cu50 | |||||||||
k.b为不带现场显示 | ||||||||||
Y | 数码管（液晶）显示 | |||||||||
H | 带HART协议（液晶） | |||||||||
R | 带RS485通讯(模块式) | |||||||||
1 | 无固定装置 | |||||||||
2 | 固定螺纹 | |||||||||
3 | 活动法兰 | |||||||||
4 | 固定法兰 | |||||||||
5 | 活络管接头式 | |||||||||
6 | 固定螺纹锥形式 | |||||||||
7 | 直形管接头式 | |||||||||
8 | 固定螺纹管接头式 | |||||||||
9 | 活动螺纹管接头式 | |||||||||
2 | 防喷式 | |||||||||
3 | 防水式 | |||||||||
4 | 防爆式 | |||||||||
0 | Ф16 | |||||||||
1 | Ф12 | |||||||||
2 | Ф16高铝质管 | |||||||||
3 | Ф20高铝质管 | |||||||||
B | 隔爆 | |||||||||
无 | 普通元件 | |||||||||
K | 铠装元件 | |||||||||
F | 防腐型材质:316 | |||||||||
F4 | 防腐型:不锈钢衬四氟 | |||||||||
N | 耐磨型 | |||||||||
SBW | R | N | YH | 2 | 4 | 0 | B | K | F | 典型型号选型 |
选择温度变送器需要知道以下参数：
1、温度范围：
2、传感器分度号：热电阻：PT100 热电偶：K S B
3、温度变送器的精度要求：
A、传感器精度：
1）PT100- A级
2）K S B -I级 II级
B、变送精度：0.5级 0.3级 0.2级0.1级（热电偶为0.5级）
4、输出信号及功能：
输出信号一般为4~20mA输出，功能为带HART协议 RS485通讯
是否带现场显示（现场显示有数码管显示与液晶显示，一般数码管显示抗干扰效果弱，液晶显示有普通的-抗干扰效果弱和智能全隔离抗干扰的）
5、传感器的连接方式及规格尺寸：有螺纹、法兰等
6、传感器的插深长度mm：
7、传感器的直径mm：
8、传感器及安装方式的材质要求：
9、现场环境是否需要隔爆：
10、使用现场是否有对讲机、变频器、大功率电机等干扰：
