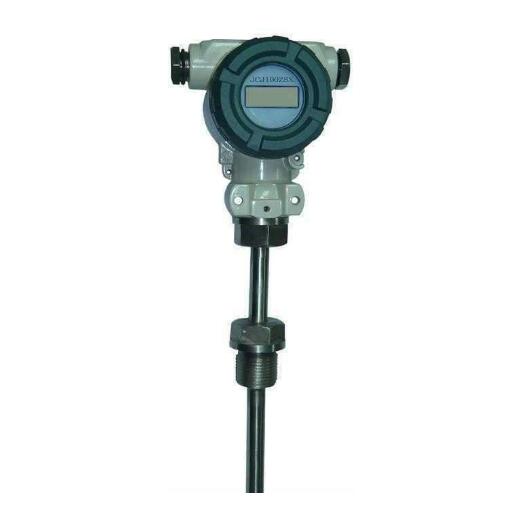

- 商品名称：SBW智能型一体化温度变送器
- 添加时间：2021-08-17 16:35:48
联系邮箱：ahjhyb@163.com
SBW智能型一体化温度变送器用于热电阻（RTD）、热电偶（TC）传感器输入，并将其信号转换为二线制4~20mA DC 的电流信号传输给显示仪、记录仪、PLC、DCS等，实现对温度的准确测量和控制。智能型一体化温度变送器可通过HART协议组态。是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。
智能型一体化温度变送器应用场合
1. 智能型温度变送器带HART协议，用于将各种输入信号转换为4~20mA输出信号
2. 输入：热电阻（RTD）、热电偶（TC）
智能型一体化温度变送器产品特点
1.带高亮多参数液晶显示，表头可旋转
2.通过HART协议，使用PDA手操器或PC进行组态
3.热电阻输入种类更多，多达11种
4.热电偶输入种类覆盖广泛
5.精度高，内置冷端补偿
6.电气隔离2000VAC
7.智能可编程：
输入：热电阻（RTD）、热电偶（TC）、 输出：4~20mA
输入类型
| 型号 | 类型 | 测量范围 | z.ui小测量范围 |
热电阻（RTD） | Pt100 | -200℃~850℃ | 10K |
Pt500、Pt1000 | ▲-200℃~250℃ | 10K | |
Cu50、Cu100 | -50℃~150℃ | 10K | |
Ni100 | -60℃~180℃ | 10K | |
Ni500 | ▲-60℃~180℃ | 10K | |
Ni1000 | ▲-60℃~150℃ | 10K | |
热电偶（TC） | B | 0~1820Ω | 500K |
E | -270~1000℃ | 50 K | |
J | -210~1200℃ | 50K | |
K | -270~1372℃ | 50K | |
N | -270~1300℃ | 50K | |
R | -50~1768℃ | 500K | |
S | -50~1768℃ | 500K | |
T | -270~400℃ | 50K | |
▲需特殊定制 | |||
输出
1.输出信号：4~20mA? 叠加Hart协议
2.z.ui大负载：max.（V电源-7.5V）/0.022A（电流输出）
3.测量方式：温度—线性
4.电气隔离：U=2000VAC
5.电路限制：≤22mA
6.响应时间：≤1S
7.饱和电流：低端3.8mA；高端20.5 mA
报警电流：传感器损坏或传感器断路输出为3.6mA或22mA（热电偶TC除外）
环境条件
1.工作温度：-40~85℃
2.储藏温度：-40~100℃
3.冷??? 凝：允许
4.防护等级：IP65、防尘、防喷水
5.抗 震 性：4g/2~150Hz
6.电压影响：忽略不计
测量精度
1.表头显示精度：0.2% |≤0.2℃ 或 0.08％（特殊）
2.测量精度与所设的测量范围有关
电源
供电电压：U=7.5V~45V
